Pneumatic Conveying System

Author:niasi Date:2014-6-11 11:44:05 Source:en.dgniasi.cn

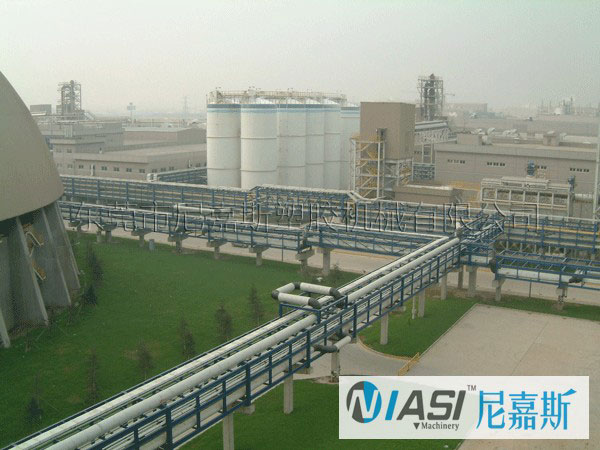

The Pneumatic Conveying System Site


Special design. For more detail,please contact Mr.Tang 188-1681-4664


Main characteristics of the Pneumatic Conveying System

      Bog conveying capacity;long conveying distance; High conveying speed.It can load at one place and discharge at many places.

 According to the intensity of particles in the pipeline, pneumatic conveying is divided into:


  1. The negative-pressure conveying: The internal pressure is lower than the atmospheric pressure, self-priming feeding, but it must discharge under negative pressure.The conveying distance is short. Advantages: less equipment investment and small load.Disadvantage: high flow speed, severe pipe wear and if a wear appeals,its leaks could not be seen.

      2. The dilute phase conveying: solid content is low,1-10 kg/m3; operating gas velocity is higher (about 18 ~ 30 m/s), conveying distance is basically within 300 m. Now for mature equipment material sealing pump, the transport operation is simple and no mechanical moving parts.The delivery pressure is low. Free maintenance.

   3. The dense phase conveying means solid content at10 - 30 kg/m3 or the solid-gas ratio is greater than 25 conveying process.The operating gas velocity is low and it is delivered under higher pressure.Now the conveying distance of the mature pump equipment storehouse can reach above 500 m, which is suitable for long distance transportation, but this device has many valves and has many pneumatic, electric devices.Its delivery pressure is high.All pipes need wear-resisting material.Intermittent aeration tank dense phase conveying.Is adding particles partial pressure tank, blowing and ventilation and stay inside the tank, When it reaches at a certain pressure, open the discharging valve and blow the granular material into the pipeline and transport them. Pulse conveyor puts the compressed air into the tank, then blow the material loose.Another frequency pulse compressed air  flow with frequency of is 20 ~ 40 min - 1 is blown into the transporting pipe inlet and form small segments of stock column and small gas column arranged alternately in the pipe , nudged along by air pressure.

    Pneumatic conveying system is also called pneumatic conveyor. It uses the air energy , in an airtight pipe along the direction of air flow pneumatic conveying transport, granular materials is a kind of concrete application of fluidization technology. Pneumatic conveying device has the advantages of simple structure, convenient operation, It can convey in the direction of horizontal, vertical or inclined, but also can convey simultaneously in the process of conveying, such as heating, cooling, drying and classified physical or certain chemical operation. Compared with the mechanical transmission, the method of energy consumption is larger, particles are susceptible to damage, the equipment is vulnerable to erosion. With high water content , adhesive material or electrostatic material in high-speed movement, they are unfavorable for pneumatic conveying.
